Ми звикли, що в домашній розетці приблизно 230 вольт. Але чому інженери не зробили більш безпечні 100 В? Або навпаки — 500 В, щоб зменшити струм? ⚡ На простих прикладах із чайником розберемо, як пов’язані напруга, струм, опір і потужність, а також з’ясуємо, навіщо в лініях електропередач використовують десятки й сотні тисяч вольт.
Пояснимо проблему на конкретних прикладах. Уявімо чайник потужністю 2300 Вт.

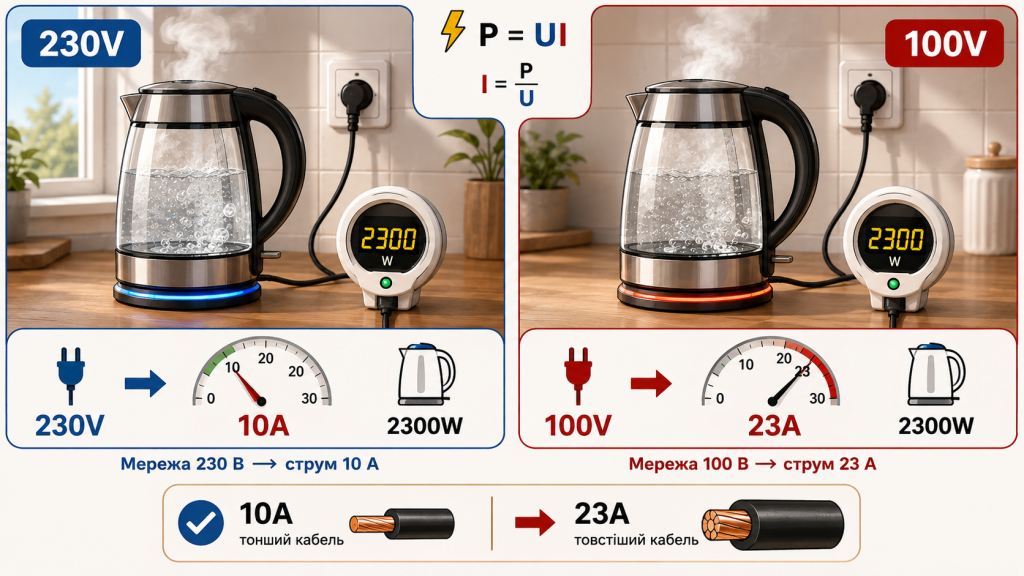

Приклад з електрочайником
Потужність електричного приладу пов’язана з напругою і струмом:
P = UI
При напрузі 230 В струм становитиме:
I = P / U = 2300 / 230 = 10 А.
А тепер уявімо електромережу, спеціально спроєктовану на 100 В, і такий самий за потужністю чайник.
Щоб отримати ті самі 2300 Вт:
I = 2300 / 100 = 23 А.
Уже 23 ампери замість 10.
Ось головна проблема низької напруги: щоб передати ту саму потужність, доводиться збільшувати струм.

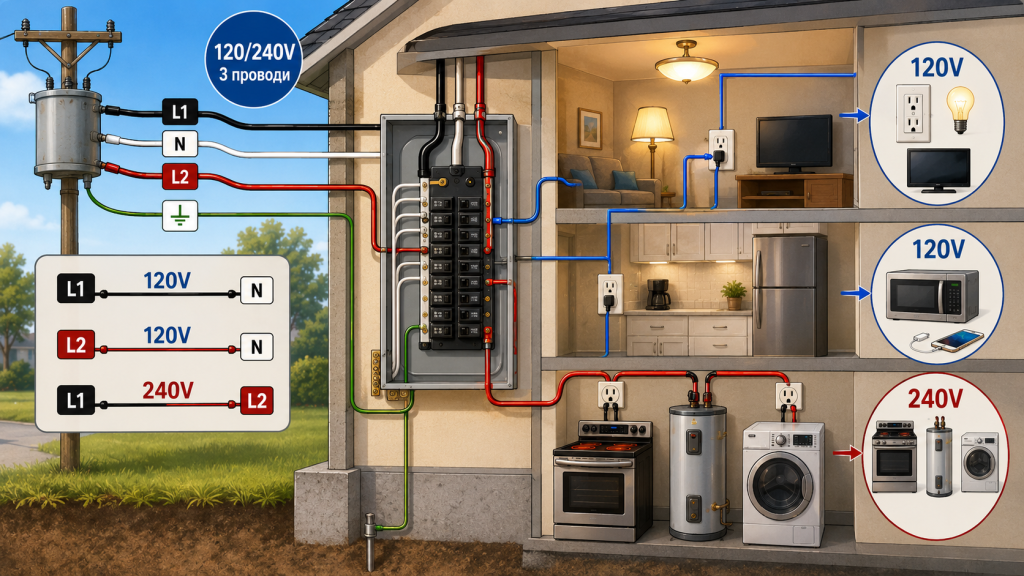

Чому в США у розетці 120 В
Але тут уважний глядач може запитати: а як же США? Адже там у звичайній розетці приблизно 120 В — і все чудово працює.
Так, працює. Просто американська побутова електромережа побудована дещо інакше. У типовому будинку звичайні розетки та освітлення живляться напругою близько 120 В, але сам будинок зазвичай отримує систему 120/240 В. Тому потужні прилади — наприклад електроплити, сушарки чи деякі водонагрівачі — можуть працювати вже від 240 В.
І причина зрозуміла з нашої формули. Для приладу однакової потужності при 120 В потрібен приблизно вдвічі більший струм, ніж при 230–240 В.
Тобто 120 В — цілком працездатний стандарт, просто він має свої інженерні особливості. А для великих побутових потужностей американська система теж використовує вищу напругу.

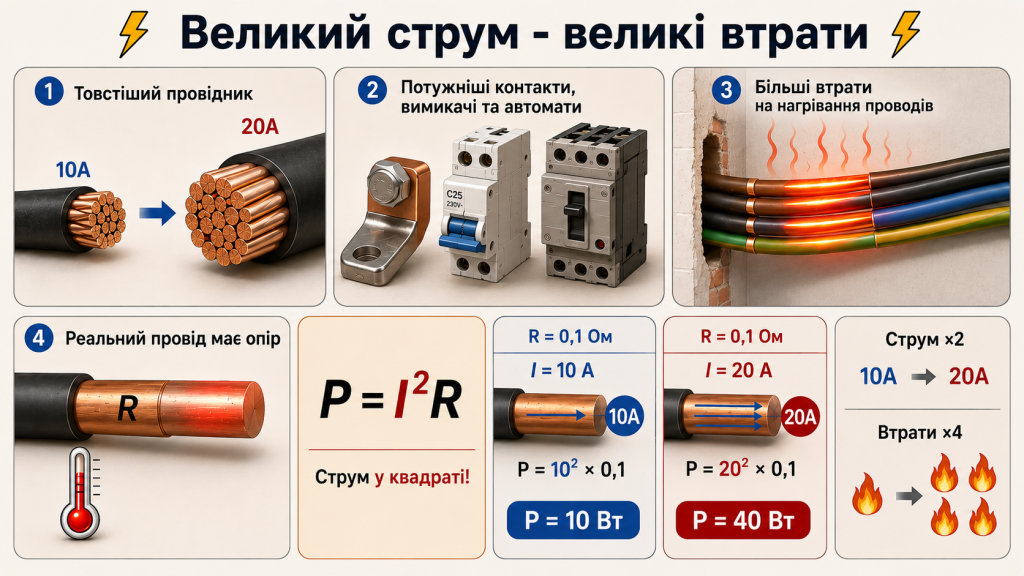

Чому це важливо?
Бо великий струм — це товстіші провідники, потужніші контакти, вимикачі та автомати. Крім того, зростають втрати енергії на нагрівання проводів.
Втрати електроенергії
Ми вже раніше пояснювали, чому так відбувається. Нагадаємо, що будь-який реальний провід має електричний опір. Коли через нього проходить струм, частина електричної енергії перетворюється на тепло.
Потужність цих втрат можна розрахувати за формулою:
P = I²R
Зверніть увагу: струм тут стоїть у квадраті.
Уявімо ділянку проводки з опором 0,1 Ом.
При струмі 10 А, втрати будуть 10 Вт:
Pвтрат = 10² × 0,1 = 10 Вт.
А при 20 А:
Pвтрат = 20² × 0,1 = 40 Вт.
Струм збільшився лише у два рази, а втрати — у чотири.
Якщо збільшити струм утричі, втрати зростуть у дев’ять разів.
Тому передавати значну потужність при дуже низькій напрузі не самий кращий варіант.

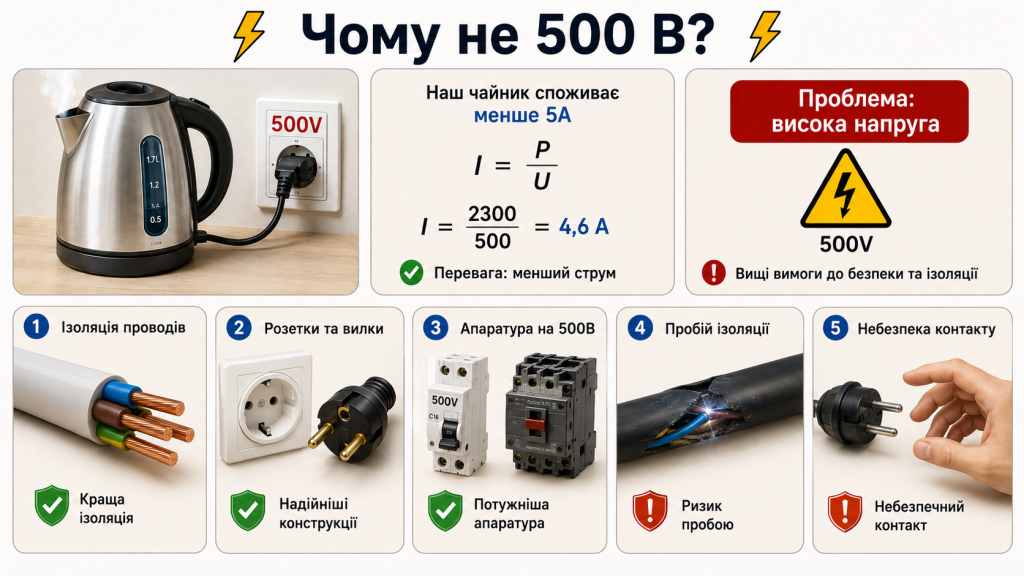

Добре, тоді, чому не зробити в розетці 500 В?
Тоді наш чайник буде споживати менше 5А.
I = 2300 / 500 = 4,6 А.
То чому ж у наших розетках не 500 В?
Небезпечність високої напруги
Тому що тепер виникає інша проблема — висока напруга.
Чим вона більша, тим серйозніші вимоги до ізоляції проводів та електроприладів, конструкції розеток, вилок, вимикачів та іншого обладнання. Потрібно надійніше запобігати пробою ізоляції та випадковому контакту зі струмопровідними частинами.
А головне — зростає небезпека для людини.
Тіло людини має електричний опір, а струм через нього залежить, серед іншого, від прикладеної напруги:
I = U / R
За однакових умов більша напруга здатна створити через тіло більший струм.
А саме струм через організм може порушувати роботу нервів і м’язів, спричиняти опіки та небезпечні порушення роботи серця.
Слід сказати, що навіть 230 В уже є потенційно смертельно небезпечною напругою. Подальше значне підвищення побутової напруги вимагало б серйознішого захисту людей і складнішої конструкції електрообладнання.

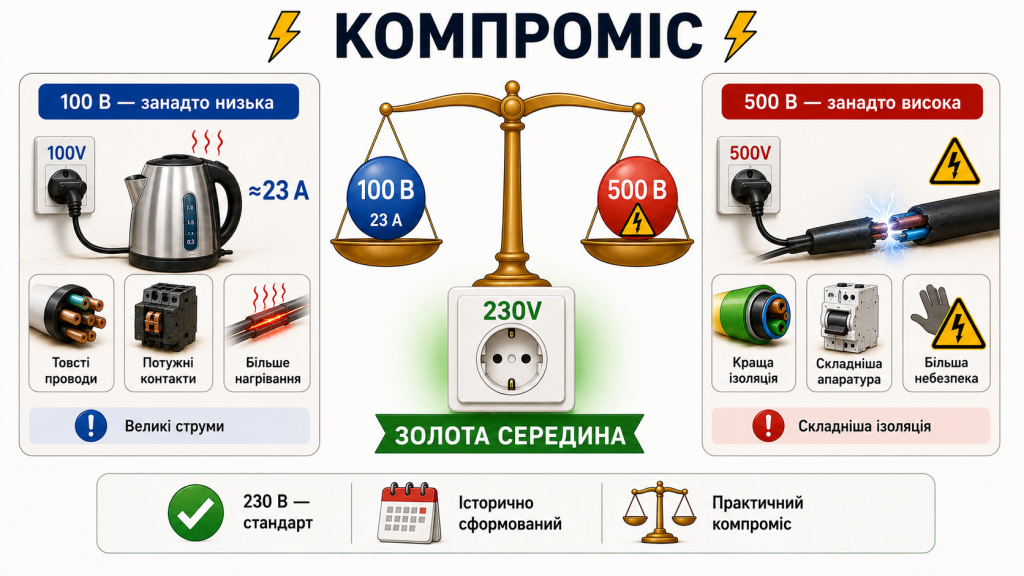

230 В – компроміс
Тому виникає компроміс.
Занадто низька напруга — великі струми.
Занадто висока — складніша ізоляція та більша небезпека.
Врешті решт, інженери обрали «золоту середину» – 230 В – це стандартизований рівень побутової напруги, який сформувався історично й водночас дає зручне співвідношення напруги та струму для побутових потужностей.

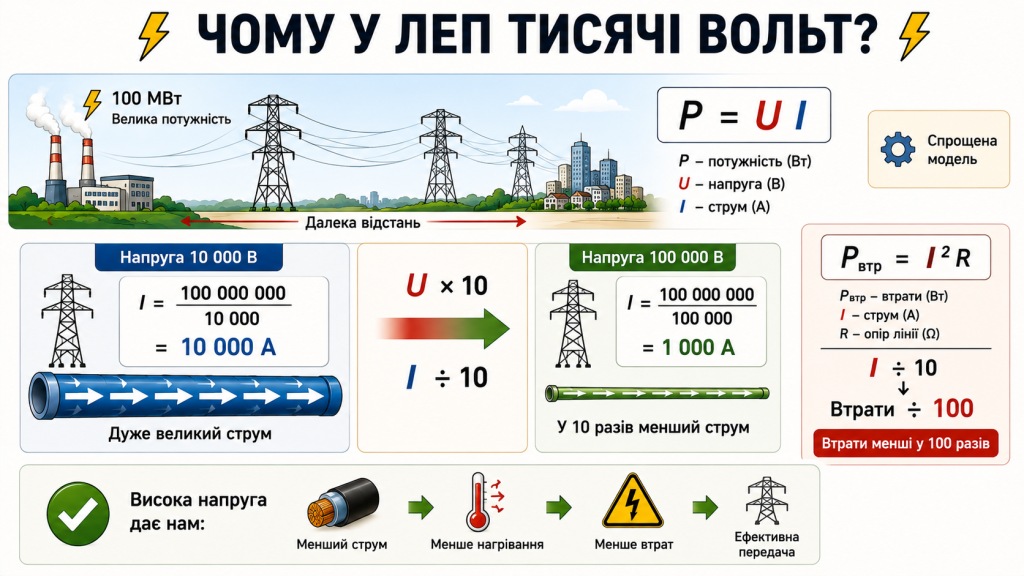

Чому у лініях електропередач тисячі вольт
Якщо висока напруга створює стільки проблем, чому на лініях електропередач використовують десятки й сотні тисяч вольт?
Річ у тім, що там потрібно передавати величезну потужність на великі відстані.
Знову згадуємо:
P = UI
Уявімо, що потрібно передати 100 мегаватів, тобто:
100 000 000 Вт.
Для простоти не будемо враховувати особливості трифазної мережі — нам зараз важливий сам принцип.
При напрузі 10 000 В:
I = 100 000 000 / 10 000 = 10 000 А.
Десять тисяч ампер!
А при 100 000 В:
I = 100 000 000 / 100 000 = 1000 А.
Напругу збільшили у 10 разів, струм зменшився у стільки ж разів.
Повернімося до нашої формули втрат:
P = I²R
Якщо струм зменшився у 10 разів, то за того самого опору втрати на нагрівання зменшаться приблизно у:
10² = 100 разів.
Ось навіщо потрібна висока напруга.
Вона дозволяє передавати величезну потужність при значно меншому струмі, а отже — із набагато меншими втратами на нагрівання проводів.
Саме тому на великих лініях електропередач використовують напруги у сотні киловольт.
Але біля наших будинків така напруга не потрібна.
Тому на шляху від електростанції до споживача напругу змінюють: для передачі на великі відстані використовують дуже високу, а ближче до споживачів її поступово знижують.

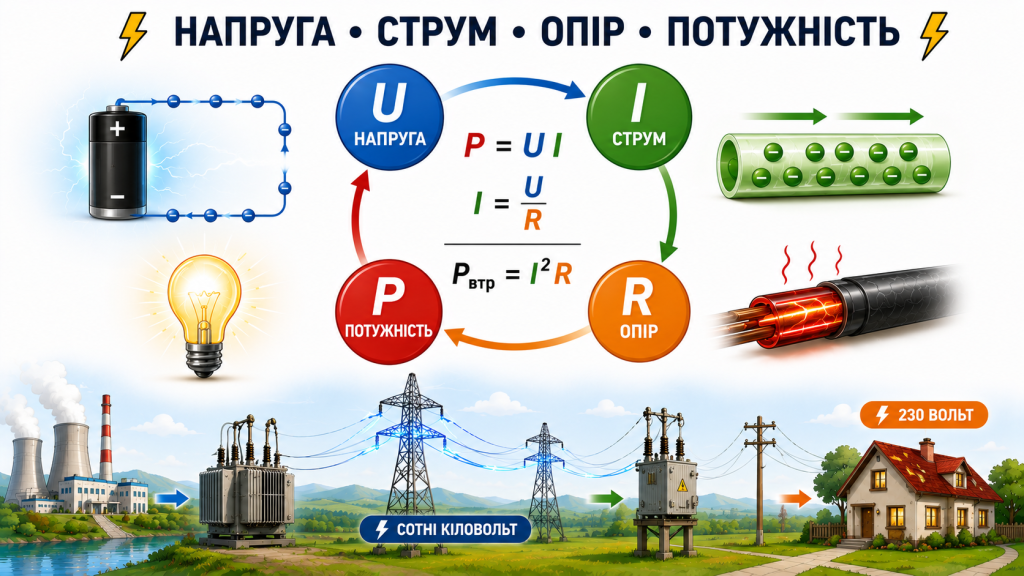

Складові енергосистеми
Підіб’ємо підсумки. Отже, Напруга і струм визначають потужність. Провідники мають опір. А струм, проходячи через цей опір, спричиняє нагрівання та втрати енергії.
Тому струм, напруга, опір і потужність — це чотири складові енергосистеми, які пов’язані між собою.
І саме їхній взаємозв’язок пояснює, чому у розетці — 230 вольт, а на високовольтній лінії над головою вже сотні тисяч.
