Чи означають 10 000 вольт, що джерело обов’язково потужніше й небезпечніше за розетку на 230 В? ⚡ Розбираємося, як пов’язані напруга, струм, опір і потужність та чому самих вольтів недостатньо, щоб оцінити можливості джерела.
Уявімо два джерела електрики. Перше — звичайна розетка з напругою 230 вольт. Друге створює напругу 10 000 вольт.
Здається очевидним: друге джерело має майже у 45 разів більшу напругу — отже, воно має бути набагато потужнішим.
Але це зовсім не обов’язково.
Джерело може створювати навіть десятки тисяч вольт — і водночас бути нездатним підтримувати великий струм. Щоб зрозуміти чому так, потрібно зібрати разом усе, що ми вже знаємо про напругу, струм, опір і потужність.

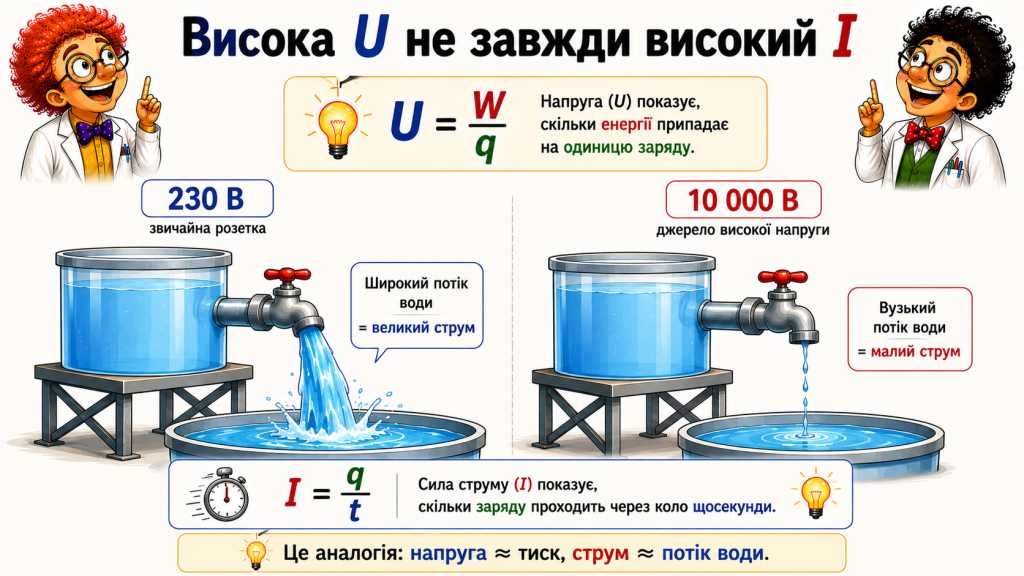

Висока напруга ще не означає великого струму
Напруга показує, скільки енергії припадає на одиницю заряду. Але сама по собі вона ще не говорить, скільки заряду проходитиме через коло щосекунди.
У найпростішому випадку струм можна визначити за законом Ома:
I = U / R
Чим більша напруга і менший опір, тим більшим буде струм.

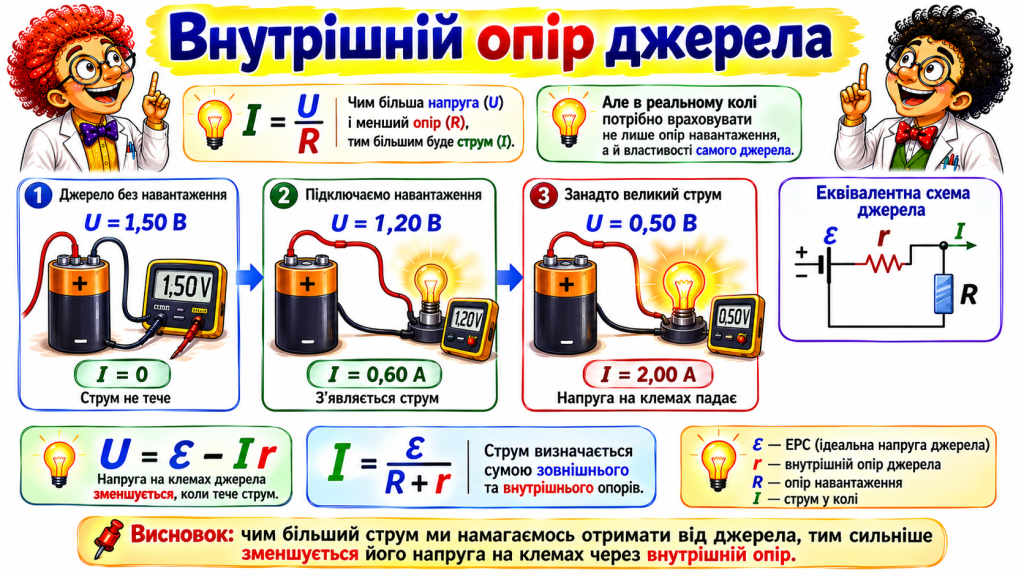

Внутрішній опір джерела живлення
Але в реальному колі потрібно враховувати не лише опір навантаження, а й властивості самого джерела.
Уявімо батарейку. Поки до неї нічого не підключено, ми можемо виміряти певну напругу на її контактах. Але коли підключаємо навантаження, через батарейку починає проходити струм.
І якщо спробувати отримати від джерела занадто великий струм, напруга на його виході може зменшитися.
Це можна описати так, ніби всередині самого джерела існує додатковий внутрішній опір. Крім того, в електронних джерелах струм може спеціально обмежуватися схемою керування.
Ось тут настав час згадати про потужність.

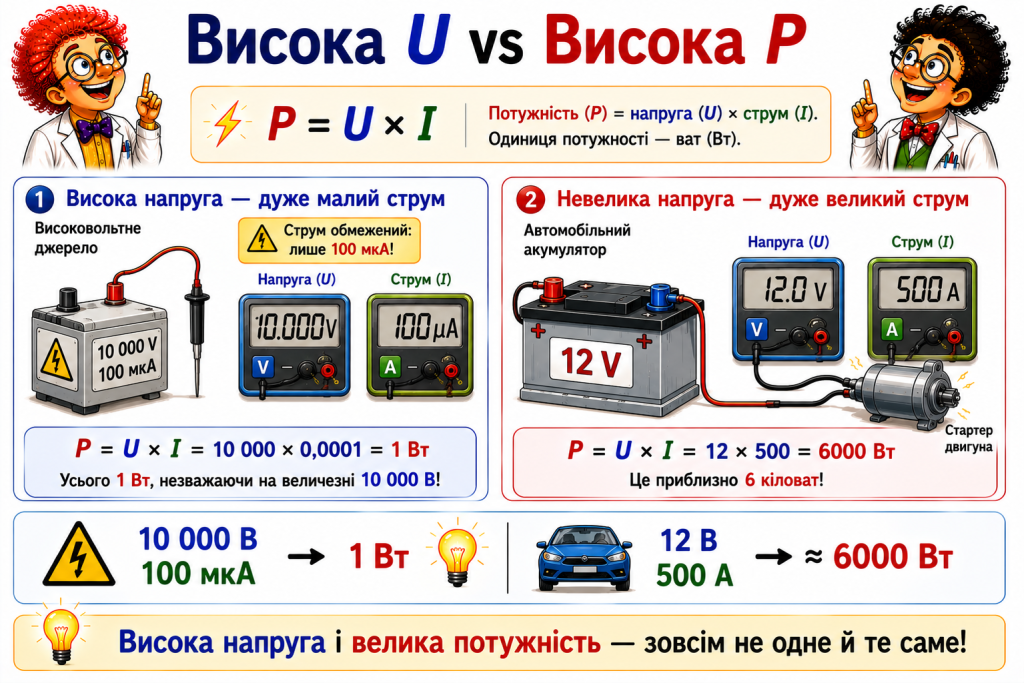

Електрична потужність
Електрична потужність визначається формулою:
P = U × I
Як бачимо з формули, велика напруга за дуже малого струму може відповідати зовсім невеликій потужності.
Припустімо, високовольтне джерело здатне підтримувати напругу 10 000 В, але струм у цьому режимі становить лише 100 мікроамперів
В такому випадку маємо потужність:
P = 10 000 × 0,0001 = 1 Вт.
Усього 1 Вт, незважаючи на величезні 10 000 вольт.
А тепер візьмемо автомобільний акумулятор.
Його напруга — лише близько 12 В, але під час запуску двигуна він може короткочасно віддавати струм у сотні амперів.
Наприклад, якщо струм становить 500 А:
P = 12 × 500 = 6000 Вт.
Це приблизно 6 кіловат.
Порівняйте:
10 000 В і 100 мкА → 1 Вт.
12 В і 500 А → близько 6000 Вт.
Отже, висока напруга і велика потужність — зовсім не одне й те саме.
Дуже наочний приклад — статична електрика.

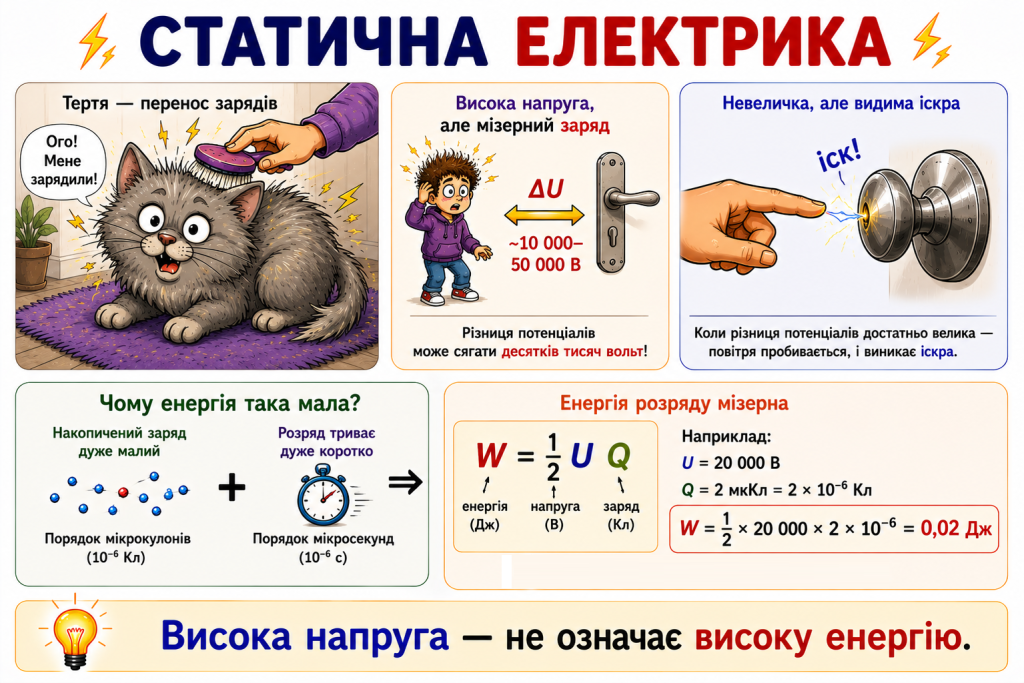

Статична електрика
Коли ми ходимо по килиму, знімаємо синтетичний одяг або торкаємося металевого предмета, між нашим тілом і предметом може виникнути різниця потенціалів у десятки тисяч вольт. Іноді в таких випадках ми можемо, навіть, побачити невеличку іскру.
Але накопичений заряд настільки малий, а сам розряд триває настільки короткий час, що загальна кількість переданої енергії зовсім мізерна.
Тому варто розрізняти потужність та енергію.

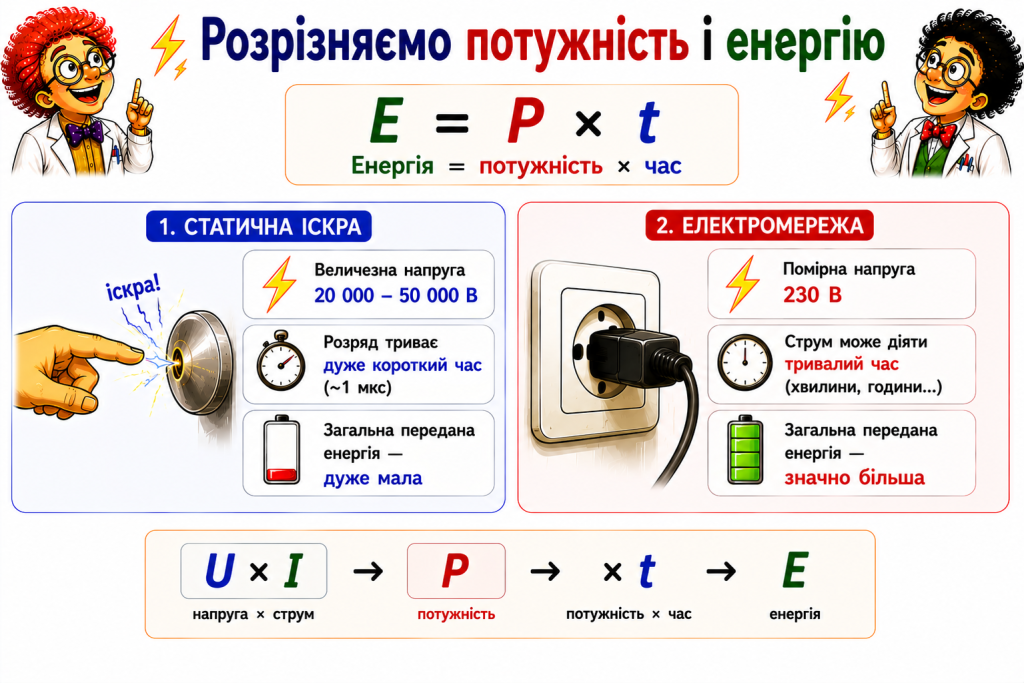

Потужність і енергія – у чому відмінність
Потужність показує, наскільки швидко передається енергія. А загальна передана енергія залежить ще й від того, скільки часу триває цей процес:
E = P × t
Тому навіть якщо під час дуже короткої іскри миттєва потужність на мить буде великою, загальна передана енергія може залишитися невеликою.
Отримуємо дуже просту картину:
напруга × струм → потужність;
потужність × час → енергія.
Саме тому короткий статичний розряд у десятки тисяч вольт і електрична мережа з напругою 230 В — зовсім різні ситуації.

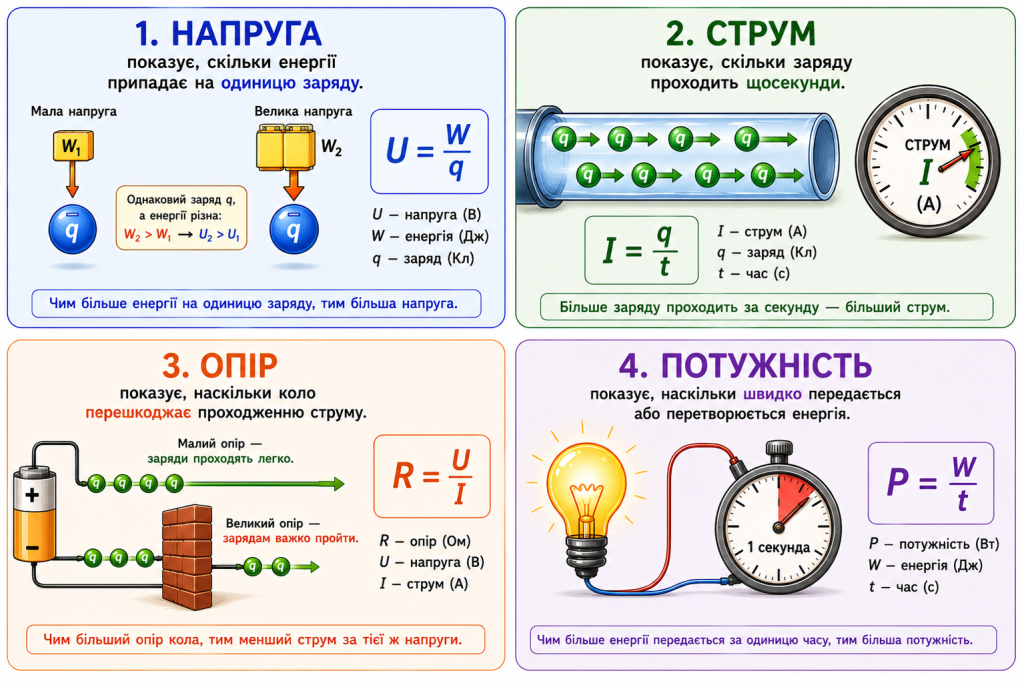

Тепер можемо зібрати всю картину разом:
- Напруга показує, скільки енергії припадає на одиницю заряду.
- Струм показує, скільки заряду проходить щосекунди.
- Опір показує, наскільки коло перешкоджає проходженню струму.
- А потужність показує, наскільки швидко передається або перетворюється енергія.

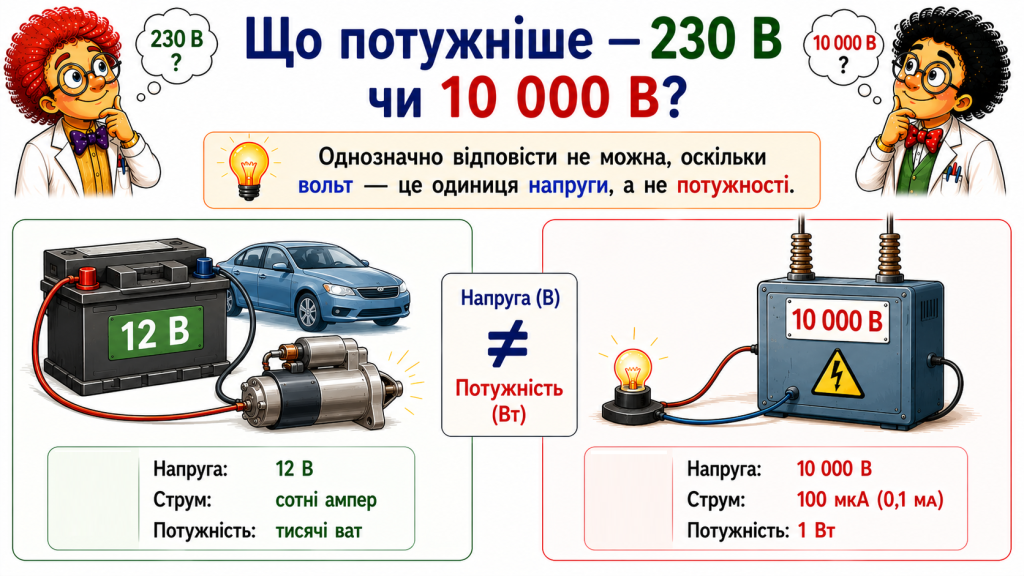

Що потужніше — 230 В чи 10 000 В
Тому запитання:
«Що потужніше — 230 В чи 10 000 В?»
саме по собі поставлене неправильно.
Вольт — це одиниця напруги, а не потужності.
Не можна подивитися на напис 12 В на автомобільному акумуляторі й вирішити, що перед нами слабке джерело. Так само не можна побачити 10 000 В і автоматично зробити висновок, що джерело має величезну потужність.
Потрібно знати не лише напругу, а й який струм джерело здатне забезпечити і як поводитиметься його напруга під навантаженням.
