Рисование в Автокад


Графическая зона Автокад - это бесконечная плоскость, на которой можно рисовать. Для того, чтобы иметь привычную возможность лицезреть границы рисования, предлагаю нарисовать границы формата А4. Это совсем не сложно. Для этого проделайте следующее:

  1. Щелкните на пиктограмме инструмента "Отрезок", которая находится на ленте "Главная" (инструменты "Рисование").
  2. На запрос в командной строке введите координаты первой точки: 0,0 и нажмите Enter (раньше уже упоминалось о том, что все завершения действий в Автокад происходят по нажатию клавиши Enter, поэтому, этот очевидный момент далее не будем озвучивать).
  3. Последовательно введите координаты всех четырех углов прямоугольной области формата А4 (210,0; 210,297; 0,297).
  4. Чтобы закончить построение, введите в командной строке "замкнуть" (или просто "з").

Посмотрите что получилось. Очень может быть, что толком вы и не увидите что же на самом деле нарисовано (все зависит от текущего масштаба изображения и положения начальной точки координат). В таком случае надо воспользоваться инструментами, расположенными на панели навигации, масштабирования и перемещения по чертежу. В Автокад 2011 такие инструменты всегда находятся под рукой и расположены они у правого края окна программы.


Включается/выключается панель навигации на ленте "Вид" в инструментах "Пользовательский интерфейс".

Подвинуть чертеж без изменения масштаба можно при помощи команды панорамирования:

  1. Пиктограмма с изображением руки у правого края экрана;
  2. Та же пиктограмма на ленте "Вид".
  3. Ввод в командную строку команды _pan.

Нажав на пиктограмме с изображением руки или введя команду _pan, курсор приобретает вид руки (когда находится в графической зоне). Нажав левую кнопку мыши, можно двигать чертеж в нужном направлении. Кроме того, можно пользоваться более привычным способом, который работает в большинстве приложений, - это двигать мышкой при нажатом колесике прокрутки.


Конечно же, подвинуть чертеж по горизонтали или вертикали можно при помощи горизонтальной и вертикальной полосы прокрутки, которые расположены у правой и нижней границы окна Автокад.


Для изменения масштаба чертежа (при этом сам чертеж приближается, либо удаляется, но его фактические размеры не меняются) надо воспользоваться кнопкой зумирования с изображением лупы, которая находится рядом с кнопкой панорамирования (у правого края окна приложения, или на ленте "Вид"). В результате курсор примет вид лупы. Необходимо нажать левую кнопку мыши и двигать саму мышь. Двигая лупу вверх вы будете увеличивать чертеж, вниз - уменьшать. Для того, чтобы выйти из зумирования необходимо нажать Enter или Esc.

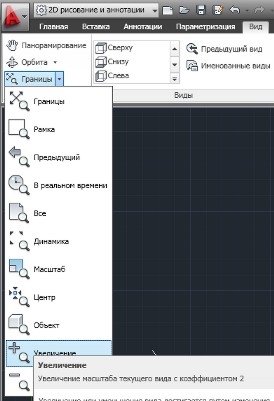

Выпадающий список команды зумирования предоставляет различные варианты управления масштабом чертежа.


Стирание с чертежа ненужного

Стереть с чертежа ненужные объекты можно следующими способами:

  1. При помощи кнопки "Стереть" , расположенной на ленте "Главная" в инструментах "Редактирование".
  2. Командой _erase (псевдоним _e).

Начертите в графической зоне несколько произвольных отрезков. Для стирания ненужных отрезков:

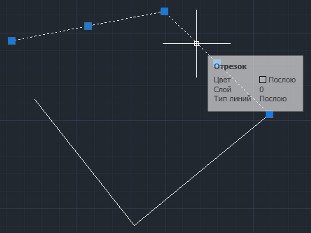

  1. Подведите курсор к ненужному отрезку и щелкните левой кнопкой мыши (при этом выделенный отрезок будет отмечен синими маркерами). Если отрезков несколько, проделайте операцию выделения со всеми отрезками.
  2. Нажмите кнопку "Стереть", либо клавишу Delete на клавиатуре.



Можно сначала ввести команду удаления, а потом указать ненужные объекты:

  1. Нажмите кнопку "Стереть", либо введите команду _erase в командную строку.
  2. Выделите вышеуказанным способом объект (объекты) подлежащие удалению (при этом они будут помечены пунктиром).
  3. Для завершения операции нажмите клавишу Enter, при этом все помеченные объекты исчезнут.

Если вы что-то сделали ошибочно, то для отмены действий надо воспользоваться стандартными кнопками "Отменить" или "Повторить", расположенными на панели быстрого доступа вверху слева. Для этой же цели служат команды _undo, _redo.


Далее познакомимся с системами координат Автокад.
